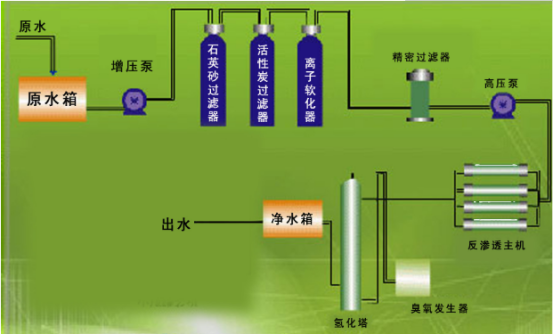

純水處理工藝流程方案：

（1）第一級預處理系統：采用石英沙介質過濾器，主要目的是去除原水中含有的泥沙、鐵銹、膠體物質、懸浮物等顆粒在20μm以上對人體有害的物質，自動過濾系統，采用進口品牌自動控制閥，系統可以自動（手動）進行反沖洗、正沖洗等一系列操作。保證設備的產水質量，延長設備的使用壽命。同時設備配備有自我維護系統，降低維護費用。

（2）第二級預處理系統：采用果殼活性炭過濾器，目的是為了去除水中的色素、異味、生化有機物、降低水的余氨值及農藥污染和其他對人體有害的物質污染物。自動過濾控制系統，采用進口品牌自動控制閥，系統可以自動（手動）進行反沖洗、正沖洗等一系列操作。

（3）第三級預處理系統：采用優質樹脂對水進行軟化，主要是降低水的硬度，去除水中的鈣鎂離子（水垢）并可進行智能化樹脂再生。自動過濾系統，采用進口品牌自動軟水器，系統可以自動（手動）進行反沖洗。　　

（4）第四級預處理系統：采用雙級5μm孔徑精密過濾器（0.25噸以下為單級）使水得到進一步的凈化、使水的濁度和色度達到優化，保證RO系統安全的進水要求。

（5）純凈水設備主機：采用反滲透技術進行脫鹽處理，去除鈣、鎂、鉛、汞對人體有害的重金屬物質及其他雜質，降低水的硬度，脫鹽率98%以上，生產出達到國家標準的純凈水。

（6）殺菌系統：采用紫外線殺菌器或臭氧發生器（根據不同的類型確定）提高保質期。為提高效果，應使臭氧與水充分混合，并將濃度調整到最佳比。

（7）一次沖洗：采用不銹鋼半自動沖瓶機對瓶子的內、外壁進行清洗，清洗的水量可調。

（8）二次沖洗（水源為純凈水）：可采用不銹鋼半自動沖瓶機對瓶子的內、外壁進行清洗，清洗的水量可調。

（9）灌裝機：采用全自動常壓灌裝機進行灌裝，可適應較輕重量的瓶子，降低用戶的成本，并且灌裝量準確、易操作。

（10）打碼：采用全自動打碼機自動將生產日期打印在瓶蓋上，節省人力，準確衛生。

（11）旋蓋：采用配備磁旋頭的旋蓋機進行旋蓋，旋蓋的質量好，對瓶蓋的適應性強。

（12）粘標簽：可采用全自動粘標或手工粘標簽。

（13）打捆或裝箱。

泳池，海洋館，水產養殖使用臭氧發生器射流器投加管道的設計注意事項：

由于泳池、海洋館、水產養殖行業臭氧系統是在一個密閉的管道內投加臭氧，管道上存在一定壓力（1.5~2.0kg/cm2），臭氧設備一般都放在地下室，設計臭氧系統時務必注意以下重要事項，否則臭氧系統無法正常工作：

1、射流器的負壓流量必須大于或等于臭氧氣體流量！

2、增壓泵/射流器/連接管路選型設計非常重要！

3、臭氧系統選型時務必選用氧氣源臭氧系統！

4、臭氧投加點必須在砂缸過濾器等之后管路！

5、臭氧系統必須配置泳池專用防回水裝置！

一、射流器的負壓流量必須大于或等于臭氧氣體流量：

由于泳池管道內有 1.5~2.0kg 的壓力，而臭氧機的輸出壓力＜1.0kg，所以依靠臭氧機自身壓力是無法將臭氧投加到泳池管道中，目前泳池水處理標準做法是利用射流器負壓吸入臭氧和水進行混合；射流器的負壓流量應大于臭氧氣體流量，如臭氧氣體流量為 30L/min，則射流器負壓要做到 35L/min（最低不得小于 30L/min），從而保證臭氧氣體被全部吸入；如果射流器負壓小或沒有負壓，臭氧氣體將憋在臭氧管中，將導致以下嚴重后果：

1、由于機器憋氣，將會導致臭氧管、連接管路泄漏臭氧；臭氧屬于強氧化劑，泄漏的臭氧會氧化腐蝕機房?jī)?nèi)所有設備，大幅縮短設備使用壽命！

2、射流器負壓小或沒有負壓：臭氧放電室內壓力將急劇升高，臭氧管的等效阻抗將會超過電路設計最大限值，高壓無法將氣體擊穿將導致工作電流下降、臭氧濃度降低；同時高壓包內部能量不能充分釋放將導致驅動電路故障率大幅上升！

3、射流器沒有負壓往外噴水（這種案例也很多）：這種情況除了造成上述 2 點危害后，如果系統沒有很好的防回水措施，射流器倒流的水將把整個臭氧系統灌滿，臭氧系統部分設備將徹底損壞，無法修復！

二、增壓泵/射流器/連接管路選型非常重要：

1、文丘里射流器工作原理：射流器由噴嘴、吸入室、擴壓管三部分組成，具有一定壓力的流體（水）通過噴嘴高速噴出，使壓力能轉化速度能，在噴嘴出口區域形成真空，從而將被抽介質（臭氧氣體）吸入進去，二股介質在擴壓管內進行混合及能量交換，強勁的水流與氣體混合噴射，使攪拌均勻、完全，產生的氣泡多而細膩，促使氣體溶解效率提高！

2、射流器最佳工作狀態：射流器負壓流量的大小取決于內部噴嘴的水流速度，噴嘴水流速度又取決于增壓泵的壓力（即揚程）和擴壓管出口壓力（管道壓力），射流器的最佳工作狀態是入口水流大、壓力高，出口阻力低（常壓最好），進出口形成強大的壓差（4kg 以上），此時得到的負壓流量最大！

3、增壓泵選型：由于泳池管路本身就有 1.5~2.0kg 壓力，而射流器一般需要 2kg 的壓差才能正常工作，所以水泵揚程務必選在 50 米以上，水泵流量可以參考射流器接口尺寸來選擇，1 寸口徑—4T/h，1.5寸口徑—8T/h，2 寸口徑—12T/h，這樣射流器才能產生比較大的負壓；部分經銷商經常選一些低揚程（40米以下）的臥式水泵用在泳池臭氧上，射流器根本無法產生負壓，導致臭氧系統出現上訴一系列的問題；低揚程水泵只能用在常壓管道推動射流器，泳池上不適合用！

4、增加泵/射流器連接管路設計：增加泵的進出口管道應與泵接口尺寸一致，不能變?。簧淞髌鬟M(jìn)出口管道應與射流器尺寸一致，出口管道最好是用大一號（降低出口壓力，增加射流器進出口壓差），整個連接管路式盡量避免使用 90 度彎頭（特別是射流器出口管路），如無法避免盡量用 45 度彎頭，降低彎頭對壓力的衰減！

三、臭氧投加點必須在砂缸過濾器等之后管路：

1、臭氧系統射流器安裝位置必須在砂缸過濾器等之后管路；有些經銷商把臭氧投加點放在砂缸前面，射流器出口阻力高達 3~4.0kg（砂缸阻力），射流器進出口壓差變得很小，即使選用了高揚程水泵，負壓流量也很小甚至沒有負壓！

四、臭氧系統必須配置泳池專用防回水裝置：

1、由于游泳池管道壓力在 1.0~2.0kg/cm2，增壓泵不工作的時候射流器負壓消失（這個時候射流器等同于 1 個三通），管道里面帶壓力的水極易回流到臭氧系統，僅靠單向閥不能完全阻止回水，因?yàn)閱蜗蜷y使用了一段時間后，密封面有細微臟物體都會造成密封面不嚴，從而導致滲水或回水，水回流到臭氧系統管道里面將導致機器大面積損壞（水回流到制氧機、空壓機里面整個機器基本上就報廢了）。

2、我公司根據泳池水處理臭氧系統專門開發了一款“泳池專用防回水筒”，防回水筒由不銹鋼筒、溢流管、負壓調節球閥、全不銹鋼正負壓力表組成，其結構圖如下：

BNP OZONE

3、防回水原理：增壓泵停止工作后，射流器負壓消失等效于 1 個三通，帶壓力的水反向通過單向閥滲漏，水通過管道回流到防回水筒里，當回水液位超過溢流口水平線時，回水將通過溢流口排到地下管道，從而保證了臭氧系統的安全！

4、防回水筒使用條件要素：

⑴、泳池專用防回水筒只能用在負壓吸入（如射流器，氣液混合泵等）臭氧的投加方案中，防回水筒內要成微負壓狀態（-5kpa）；防回水筒內如為正壓將導致回水溢流口泄漏臭氧！

⑵、射流器的負壓流量必須大于臭氧氣體流量，否則將導致回水溢流口泄漏臭氧！

⑶、臭氧系統和射流泵的開機順序要做互鎖，只有射流泵運行后臭氧系統才能開機，否則將導致回水溢流口泄漏臭氧！

⑷、停機時要先關閉臭氧系統，然后才能關閉射流泵，否則將導致回水溢流口泄漏臭氧！

5、防回水筒使用及調節方法：

先從防回水筒的臭氧輸入口加水→加到回水溢流口有水流出為止→接好輸入輸出管道→負壓調節球閥全開→開啟射流泵→開啟臭氧系統，觀察負壓表壓力，慢慢關小負壓調節球閥，將防回水筒負壓調整到-5kpa。
